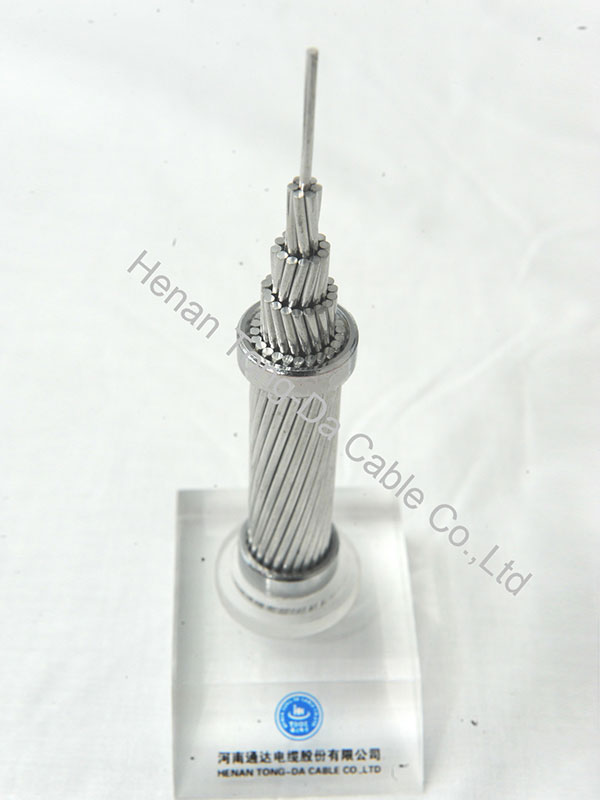

AAAC / موصلات سبائك الألمنيوم الكامل بالقوة العالية

AAAC بالقوة العالية


التطبيقات
يتم إستخدام موصل سبائك الألومنيوم 6201 كعبارة عن موصل عاري للكهرباء العالية في خطوط توزيع الطاقة الكهربائية الأساسية والثانوية. لقد تم تصميم هذا الموصل بإستخدام سبائك الألومنيوم ذات القوة العالية وهذا لتحقيق نسبة قوة ووزن عالية؛ وبهذا فإنه يمكن لهذه الموصلات أن تقدم أداء عالي وفعال. إن سبائك الألومنيوم تقدم مقاومة أعلى من المقاومة التي تقدمها ACSR.

المواصفات
إن موصل AAAC-6201-T81 يتميز بمواصفات ASTM التالية:
سلك 6201-T81 من سبائك الألومنيوم B398 للغايات الكهربائية المختلفة.
موصلات 6201-T81 من سبائك الألومنيوم المجدولة B399

التركيبة
إن موصلات الكهرباء المصنوعة من سبائك الألومنيوم 6201 هذه تملك تركيبة ومظهر مماثل لموصلات الألومنيوم درجة 1350. فهي مصنوعة لتلبية إحتياجات الموصلات الإقتصادية لتطبيقات نقل الكهرباء العالية التي تتطلب قوة اعلى من التي يمكن الحصول عليها في موصلات الألومنيوم ذات درجة 1350، ولكن من دون جوهر فولاذي. إن مقاومة DC لمحولات 6201 و6101 في درجة حرارة تصل إلى 20°C هي نفس المقاومة التي تقدمها محولات ACSR القياسية ذات القطر نفسه. إن سبائك 6201 و6101 لموصلات النقل هذه هي أقسى وبالتالي لديها مقاوم أعلى للتآكل مقارنة بموصلات الألومنيوم ذات درجة 1350-H19.

AAAC 6201 - موصل سبائك الألمنيوم الكامل AS 1531

رقم الكود قطر السلك / حبل mm القطر الكامل (تقريبا)
mm 		مساحة الألمنيوم المتساوية المقدرة
mm2 		المساحة المقطعية
mm2 		حمل الكسر الأدنى المقدر
kN 		الكتلة التقريبية
kg/km 		D.C. مقاومة عند
20 ℃
Ω/km
Agate 7/1.75 5.25 14.3 16.84 46 4.71 1.972
Amethyst 7/2.25 6.75 23.7 27.83 76 7.78 1.194
Diamond 7/2.50 7.50 29.3 34.36 94 9.64 0.967
Dolomite 7/2.75 8.25 35.4 41.58 114 11.6 0.799
Emerald 7/3.00 9.00 42.2 49.48 136 13.9 0.671
Garnet 7/3.75 11.3 65.8 77.28 211 21.7 0.43
Jade 7/4.50 13.5 94.8 111.3 304 31.2 0.298
Jasper 7/4.75 14.3 106 124.0 340 34.8 0.268
Opal 19/3.25 16.3 134 157.6 433 44.2 0.212
Patronite 19/3.50 17.5 155 182.80 502 51.3 0.183
Pearl 19/3.75 18.8 178 209.8 577 58.8 0.159
Ruby 37/3.00 21.0 221 261.60 720 73.5 0.128
Ruthenium 37/3.25 22.8 260 307.00 845 86.1 0.109
Rutile 19/4.75 23.8 285 336.7 925 94.4 0.09991
Sapphire 37/3.75 26.3 345 408.50 1125 115 0.0819
Spinel 61/3.25 29.3 427 506.10 1396 135 0.0662
Tantalum 61/3.50 31.5 495 586.90 1620 156 0.0572
Topaz 61/3.75 33.8 568 673.40 1858 179 0.0498
Zircon 91/4.50 49.5 1220 1447 3997 384 0.0232
