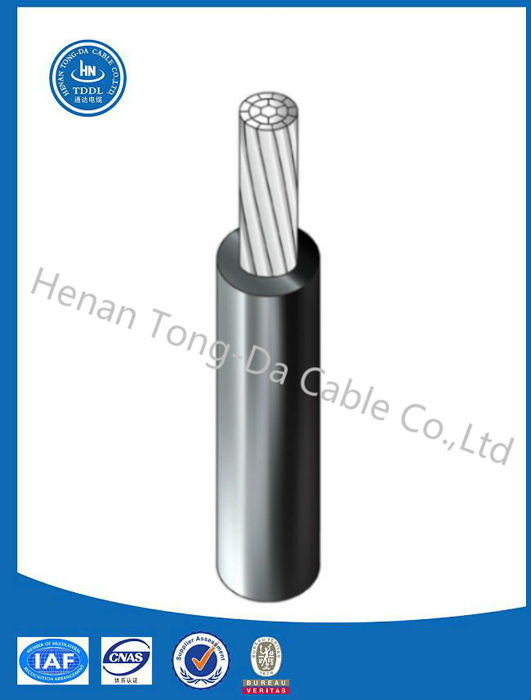

XHHW-2 كابل

XHHW-2 كابل


التطبيق
يتم استخدام كابل XHHW-2 بشكل واسع في خندق الكابلات أو قناة الكابلات فهو مخصص في National Electric Code كموصل للخدمات، مغذي أو كخط فرعي. فهو مناسب للتطبيقات الداخلية والخارجية وكذلك التجارية والصناعية، إن الكابل الكهربائي يدعم طرق تركيب متعددة في المواقع الرطبة أو الجافة، مثل تركيب الكابل للنفقات العامة، تركيب الدفن المباشر، أو التركيب في القناة تحت الأرض.

بالتطابق مع مستوى NEC، فإن الكابل XHHW-2 آمن تماماً للعمليات المتواصلة، الحالات الطارئة، وحالات الدائرة الكهربائية القصيرة، مع أقصى درجة حرارة 90°C، 130°C، و 250°C، على التوالي. يجب أن يكون الجهد الكهربائي 600V أو أقل.

البنية
بأتخاذ سبائك الألومنيوم AA-8000 كموصل، يأتي كابل الدفن المباشر مع خيوط مدمجة. غمدة العزل من البولي اثيلين الموصلة بالتقاطع لون أسود لديها مقاومة جيدة للتآكل، الرطوبة، والحرارة. مستوى الكابل يقابل معيار AWG 2 أو أعلى، تأتي الكابلات ذو لون أسود بمقاومة مثالية لأشعة الشمس.

المعايير
كابل الطاقة هذا مصنوع وفقاً للمتطلبات المحددة في مستوى UL 44، المواصفات الفدرالية A-A-59544، و مستوى NEC.
أيضاً، فهو يجتمع ويتجاوز متطلبات ICEAS-95-658 (NEMA WC 70).
تردد الاختبار لمجموعة الكابلات 0-2kV التي لدينا تتوافق مع مستوى UL.

مواصفات كابل XHHW-2

حجم الموصل (AWG/kcmil) ثخانة غلاف العزل (mils) الاسمي O.D.(mils) التيار الموصل المسموح به الوزن الصافي تقريباً في كل 1000ft (lbs)
60°C 75°C 90°C
8 45 227 30 40 45 30
6 45 262 40 50 60 42
4 45 306 55 65 75 58
2 45 361 75 90 100 86
1 55 412 85 100 115 108
1/0 55 449 100 120 135 132
2/0 55 489 115 135 150 161
3/0 55 536 130 155 175 200
4/0 55 588 150 180 205 247
250 65 653 170 205 230 296
300 65 703 190 230 255 349
350 65 749 210 250 280 401
400 65 792 225 270 305 452
500 65 869 260 310 350 556
600 80 976 285 340 385 679
700 80 1040 310 375 420 782
750 80 1071 320 385 435 833
1000 80 1223 375 445 500 1090
