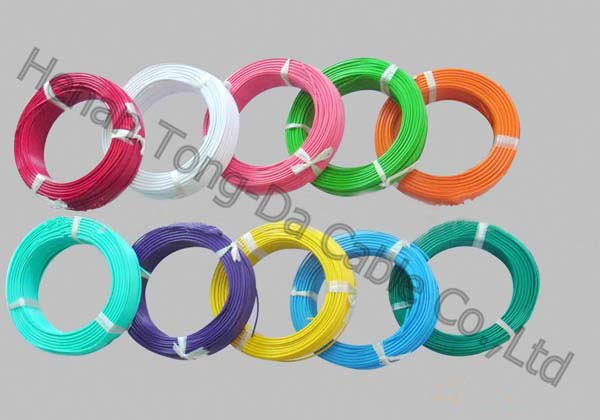

السلك المعزول PVC

السلك المعزول PVC

الأسلاك المعزولة PVC تنتمي إلى سلسلة الاسلاك الكهربائية المزروعة، تستخدم للزرع في أماكن ثابتة. انها تستخدم كموصلات المحرك، الإضاءة ،المعدات الكهربائية ،معدات الاتصالات السلكية واللاسلكية وثيقة مع الجهد 450/750V (U0/U) أو أقل. تستخدم بعض الأسلاك البلاستيكية للمعدات مع تصنيف الجهد AC 300/300V أو أقل.

النوع الاسم موقع الزرع والمتطلبات درجة حرارة العمل لمدة طويلة (℃)
227IEC01/05 BV BLV موصل النحاس، سلك المعزول PVC تثبيت في الداخل ، قنوات، إلخ. 70
موصل الألمنيوم، سلك المعزول PVC
227IEC07 BV-90 موصل النحاس المضاد للحرارة, سلك المعزول PVC عند 90℃ وضعت أساسا في الأماكن البيئة ذات درجة الحرارة عالية، يمكن أن تزرع في الداخل ، قنوات. 90
BVR موصل النحاس، سلك المعزول المرن PVC للوضع الدائم في الأماكن التي تتطلب المرونة. 70
227IEC10 BW موصل النحاس،المعزول PVC ،سلك المغلف الدائرى PVC الوضع الثابت ، يثبت فى الأماكن ذات حماية ميكانيكية عالية ورطوبة. يمكن أن تضع في الهواء أو تحت الأرض. 70
BLW موصل الألمنيوم، المعزول PVC ،سلك المغلف الدائرى PVC
BWB موصل النحاس،المعزول PVC ،سلك المغلف المسطح PVC
BLWB موصل الألمنيوم ،المعزول PVC ،سلك المغلف المسطح PVC
227IEC02RV 227IEC06RV موصل النحاس، موصل PVC المرن المعزول تستخدم أساسا للأماكن التي تتطلب المرونة لنماذج المتوسطة والخفيفة من الالكترونيات ،الاجهزة المنزلية الكهربائية ،نظام الإضاءة ،الخ. 70
227IECC42 RVB موصل النحاس، موصل PVC المرن المعزول المسطح
RVS موصل النحاس، سلك موصل PVC المرن المعزول اللولبى
227IEC52 RW 227IEC53 RW موصل النحاس، PVC المعزول ،موصل المغلف الدائرى
PVC (النوع الخفيف والعادى)

مقارنة البيانات لأسلاك BV

المقطع العرضى
(mm2)
عدد الموصلات/القطر
(mm)
سمك العزل
(mm)
أكبر قطر كلى
(mm)
مقاومة الموصل عند20 ℃ أقل مقاومة عزل عند 70℃
(MΩ/km)
الوزن
(Kg/km)
0.5 1/0.80 0.6 2.4 36.0 0.015 8.1
0.75 1./0.97 0.6 2.6 24.5 0.012 10.6
1 1/1.13 0.6 2.8 18.1 0.011 13.2

جدول مقارنة البيانات للنوعين BV BLV من السلك المعزول PVC

المقطع العرضى
(mm2)
عدد الموصلات/القطر
(mm)
سمك العزل
(mm)
أكبر قطر كلى
(mm)
مقاومة الموصل عند20 ℃ أقل مقاومة عزل عند
70℃ (MΩ/km)
الوزن(Kg/km)
Cu Al النحاس الألمنيوم
1.5 1/1.38 0.7 3.3 12.1 - 0.011 19.2 -
1.5 7/0.52 0.7 3.5 12.1 - 0.010 20.6 -
2.5 1/1.78 0.8 3.9 7.41 11.8 0.010 30.8 15.0
4 1/2.25 0.8 4.4 4.61 7.39 0.0085 45.5 21.0
6 1/2.76 0.8 4.9 3.08 4.91 0.0070 65.0 29.0
10 7/1.35 1.0 7.0 1.83 3.08 0.0065 110.0 52.0
16 7/1.70 1.0 8.0 1.15 1.91 0.0050 170.0 70.0
25 7/2.14 1.2 10.0 0.727 1.20 0.0050 270.0 110.0
35 7/2.52 1.2 11.5 0.524 0.868 0.0040 364.0 150.0
50 19/1.78 1.4 13.0 0.387 0.641 0.0045 500.0 200.0
70 19/2.14 1.4 15.0 0.268 0.443 0.0035 688.0 269.0
95 19/2.52 1.6 17.5 0.193 0.320 0.0035 953.0 360.0
120 37/2.03 1.6 19.0 0.153 0.253 0.0032 1168.0 449.0
150 37/2.25 1.8 21.0 0.124 0.206 0.0032 1466.0 551.0
185 37/2.52 2.0 32.5 0.099 0.164 0.0032 1808.0 668.0

النوع BVR 450/750V موصل النحاس PVC السلك المعزول المرن

المقطع العرضى
(mm2)
عدد الموصلات/القطر
(mm)
سمك العزل
(mm)
أكبر قطر كلى
(mm)
مقاومة الموصل عند20 ℃ أقل مقاومة عزل عند 70℃ (MΩ/km) الوزن
(Kg/km)
2.5 9/0.41 0.8 4.2 7.41 0.011 33.0
4 19/0.52 0.8 4.8 4.61 0.009 48.0
6 19/0.64 0.8 5.6 3.08 0.0084 68.0
10 49/0.52 1.0 7.6 1.83 0.0072 115.0
16 49/0.64 1.0 8.8 1.15 0.0062 176.0
25 98/0.58 1.2 11.0 0.727 0.0058 272.0
35 133/0.58 1.2 12.5 0.524 0.0052 384.0
50 133/0.68 1.4 16.5 0.387 0.0051 510.0
70 189/0.68 1.4 16.5 0.268 0.0045 714.0
95 259/0.68 1.6 19.5 0.139 0.0035 965.0
120 259/0.76 1.8 22.0 0.153 0.0032 1210.0
150 259/0.85 1.8 25.0 0.124 0.0032 1510.0

التكوين
وفقا لنوع الموصل، بما في ذلك السلك الكهربى المعزول PVC للموصل الصلب ، الأسلاك المعزولة PVC ،الأسلاك المعزولة PVCالمرنة، الأسلاك المعزولة ذات ألوان المختلفة.
وفقا للشكل ، بما في ذلك أسلاك مسطحة، ،أسلاك مستديرة ، وما إلى ذلك مع ألوان مختلفة.
وفقا لعدد المراكز ، بما في ذلك سلك بمركز واحد ، أسلاك متعددة المراكز ، وما إلى ذلك مع ألوان مختلفة.

التعبئة
السلك المعزول PVC معبأ فى اسطوانات أولفائف.
