RHH/RHW-2/USEكابل

RHH/RHW-2/USEكابل



التطبيقات

إن الكابل RHH/RHW-2/USE مناسب للتطبيقات التجارية والصناعية. يمكن تركيبة في الأماكن الداخلية والخاريجة و الجافة والرطبة، مثل قناة الكابلات، خط الأنابيب تحت الأرض، وغيرها . بالإضافة، يدعم هذا الكابل المقاومة للحرارة التركيب العلوي وتركيب الدفن المباشر.

مع جهد مقدر 600V، فإن الكابل RHH/RHW-2/USE مصنع بالتوافق مع مستوى NEC. بالتالي، يمكن استخدامه للعمليات المستمرة، حالات الحمولة الكبيرة الطارئة، وحالات الدائرة الكهربائية القصيرة، مع أقصى درجة حرارة 90°C، 130°C، و 250°C، على التوالي.

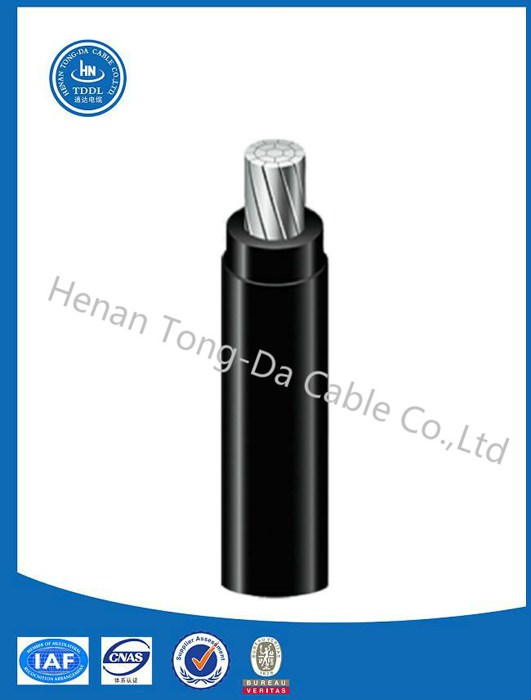

البنية
1. موصل من سبائك الألومنيوم AA-8000.
2. غمدة عزل من البولي ايثيلين لون أسود موصلة بالتقاطع (XLP) مع مقاومة جيدة للتآكل، الرطوبةـ الحرارة وأشعة الشمس.

المعايير
تم تصنيع كابل RHH/RHW-2/USE وفقاً لمستوى UL 44 (RHH أو RHW-2) و معيار UL 854 (USE-2). بالإضافة، يتوافق كابل الطاقة مغ المميزات الفدرالية A-A-59544 والمتطلبات المحددة في NEC.

التركيب
للحصول على كفاءة عالية، يمكن توازي أو مضاعفة كابل التوصيل الواحد. في حين، يوجد أيضاً قبل التثبيت في القناة.


مواصفات كابل RHH/RHW-2/USE

حجم الموصل
(AWG or kcmil)
ثخانة غلاف العزل (mils) الاسمي O.D.(mils) التيار الموصل المسموح به * (Amps) الوزن الصافي تقريباً في كل 1000ft (lbs)
60°C 75°C 90°C
8 60 257 30 40 45 36
6 60 292 40 50 60 49
4 60 336 55 65 75 65
2 60 391 75 90 100 94
1 80 462 85 100 115 126
1/0 80 499 100 120 135 151
2/0 80 539 115 135 150 182
3/0 80 586 130 155 175 221
4/0 80 638 150 180 205 269
250 95 713 170 205 230 326
300 95 763 190 230 255 381
350 95 809 210 250 280 435
400 95 852 225 270 305 488
500 95 929 260 310 350 595
700 110 1100 310 375 420 829
750 110 1131 320 385 435 881
1000 110 1283 375 445 500 1145

الاستفسار
