ACSR / كابلات الألمنيوم بالصلب المقوى

الوصف

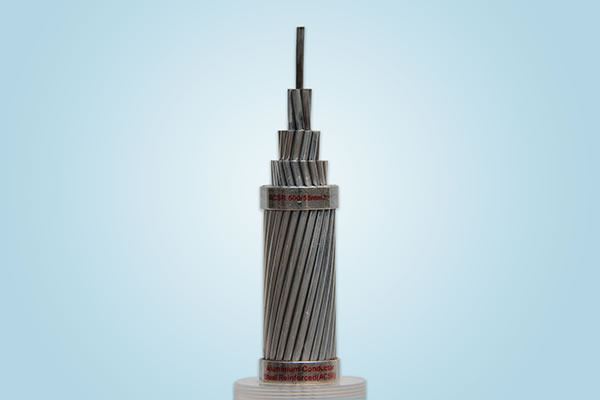

كابلات الألمنيوم بالصلب المقوى مصنوعة من أسلاك الالمنيوم واسلاك الصلب، وتستخدم كناقل رئيسى فى خطوط نقل الطاقة. الجزء الداخلى من الصلب ، أسلاك الالومنيوم ملفوفة حول مركز الصلب بطريقة لولبية وفقا لقاعدة معينة. مركز الصلب يتم استخدامة لتقوية ACSR.

التطبيقات
مع بنية بسيطة ، كابلات الألمنيوم بالصلب المقوى من السهل صيانتها ،مع تكلفة منخفضة وقدرة عالية على التوصيل.لهذا فإن مزايا ACSR يتم استخدامها عبر الوادي أو النهر أو في ظل ظروف جغرافية خاصة. ACSR لها مزايا التوصيل الكهربى ، قوة ميكانيكية عالية، قوة شدعالية ، الخ . مسافة القطب يمكن أن تطول.إنها تستخدم لنقل خطوط الطاقة الكهربائية مع الجهد المتدرج و تلعب دورا هاما في مجال نقل الكهرباء.

التكوين
ACSR موصل متحد المركز، يتكون من مركز ملفوف بنواة مركزية من الصلب بطبقة أو أكثر من طبقات اسلاك
1350 H19 strandedaluminum. أسلاك الصلب الأساسية محمية من التآكل عن طريق الجلفنة ، سبائك الالومنيوم أوالزنك 5% سبائك الألومنيوم ، عاليةالقوة، زائدة الصلابة فائقة المتانة.

المعايير
ASTM B 232، BS 215 Part 2، IEC 61089، DIN 48204 الخ.

ASTMB 232
كابلات الألمنيوم بالصلب المقوى ASTM B 232

اضغط هنا لتحصل على المعلمات الكاملة المخصصة
الأسم الرمزى المساحة الجنوح القطر الكلى الوزن
الإسم الألمنيوم الصلب المجموع الألمنيوم الصلب الألمنيوم. الصلب المجموع
　 AWG or MCM mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km
Turkey 6 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54
Swan 4 21.16 3.55 24.71 6/2.12 1/2.12 6.36 58 27 85
Swanate 4 21.16 5.35 26.51 7/1.96 1/2.61 6.53 58 42 100
Sparrow 2 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136
Sparate 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159
Robin 1 42.39 7.10 49.49 6/3.00 1/3.00 9.00 116 55 171
Raven 1/0 53.48 8.90 62.38 6/3.37 1/3.37 10.11 147 69 216
Quail 2/0 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273
Pigeon 3/0 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343
Penguin 4/0 107.23 17.87 125.10 6/4.77 1/4.77 14.31 294 139 433
Waxwing 266.8 135.16 7.48 142.64 18/3.09 1/3.09 15.45 373 58 431
Partridge 266.8 135.16 22.00 157.16 26/2.57 7/2.00 16.28 374 172 546
Ostrich 300 152.00 24.71 176.71 26/2.73 7/2.12 17.28 421 193 614
