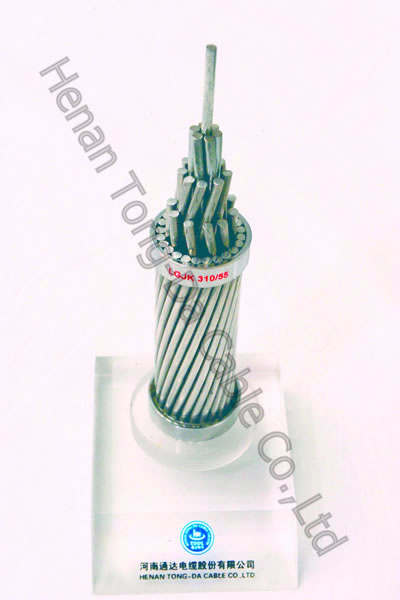

ACSR موسع القطر

هذا منتج يوقف لتزويد و لم يعد للبيع .

استنادا إلى هيكل ACSR التقليدي، يتم صناعة ACSR موسع القطر من خلال إضافة بعض فروع داخلية أو باستخدام الأسلاك اللافلزية لتحل محل بعض الخيوط الداخلية وفقا لقاعدة معينة. ثم يتم تمديد قطر ACSR. ويمكن توسيع القطر الخارجي للموصل عن طريق لف أسلاك الألومنيوم يمكن أن تحد بشكل فعال فى شدة المجال الكهربائي والتصريف الجزء الناتئ على سطح الموصل. وهذا يتيح ACSR موسع القطر بخفض الضجيج وعدم تداخل الراديو. مقارنة ACSR التقليدي، والمنتج خفيف الوزن ويمكن أن يقلل من احتمال الإاستطالة تشوه الموصلات بعد التثبيت. نلبي متطلبات قدرات النقل وحماية البيئة ، ويمكن ل ACSR موسع القطر أيضا خفض تكاليف البناء. درجة الحرارة المسموح بها هى 80℃. المنتج يتميز بالقوة العالية ،مقاومة التآكل والخدمة الطويلة. فإنه يمكن تحسين نوعية الاتصال المشترك T.

التطبيقات
يتم استخدام ACSR بالقطرالموسع في أعمدة الحافلة المرنة لمحطات الطاقة 500kV. يمكن استخدامه على العلو الشاهق. تم استخدام K272-2 لل ACSRبالقطر الموسع للLiutianguan 330kV (مدينة Liujiaxia - مدينة Tianshui بمنطقة Guanzhong) لخط نقل الطاقة في عام 1972. بعد ذلك، استخدمت لمشروع مسيرة التحول لنقل الطاقة Guanting) 750kV غرب مدينة Lanzhou).

المواصفات الفنية

مساحة المقطع العرضى		mm2	630	800	1000	1250	1400
القطرالخارجى		mm	48	49	51	52	51
حساب مساحة المقطع العرضى	الألمنيوم	mm2	535.43	813.42	1001.40	1259.14	1399.60
	الصلب	mm2	152.81	152.81	152.81	152.81	134.30
	المجموع	mm2	788.24	966.23	1154.21	1411.95	1533.90
عدد الأسلاك/ القطر	الصلب		19/3.2	19/3.2	19/3.2	19/3.2	19/3.0
	الطبقة الداخلية		4/4.55	4/4.50	4/4.35	4/4.60	13/4.5
	الطبقة المجاورة للطبقة الداخلية		4/4.55	4/4.60	4/4.55	18/4.47	19/4.5
	الطبقة الخارجية		11/3.70	24/3.80	27/4.30	26/4.47	25/4.50
	الطبقة الخارجية الأخيرة		36/3.70	36/3.80	36/4.30	32/4.47	31/4.50
تصنيف قوة الشد		kN	228	253	278	313	329
D.C. المقاومة عند 20 ℃		Ω/km	0.046433	0.036179	0.029314	0.023161	0.02133
قدرة التيار		A	815	904	1000	1147	1160
الوزن		kg/km	2994	3491	4013	4713	4962

التكوين
ACSR هو موصل متحد المركز،يتكون من سلك صلب واحد أو نواه أساسية مركزية من الصلب مع طبقة أو أكثر من طبقات من أسلاك الألمنيوم 1350 H19. أسلاك الصلب الأساسية محمية من التآكل بواسطة الجلفنة ، تعبئة سبائك الألومنيوم المكسوة، أو الزنك -- 5% طلاء سبيكة الألمنيوم mischmetal. ،المعيار، العالى،المزيد من الفولاذ الفائق القوة متوفر أيضا.

التعبئة
ACSR موسع القطر معبأ في أسطوانة خشبية ، لفائف الصلب أو اسطوانات الصلب.
